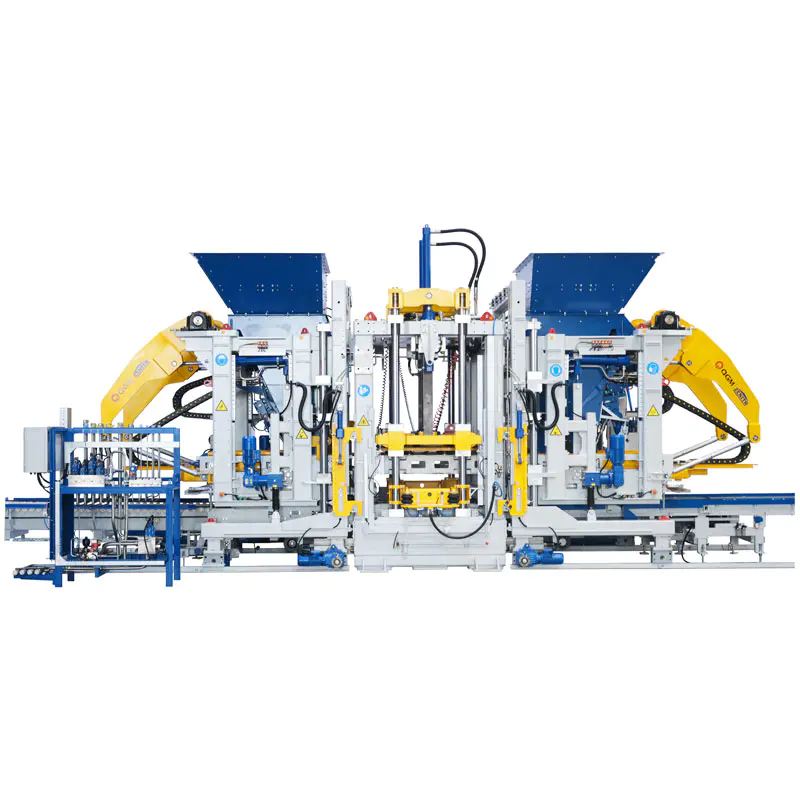

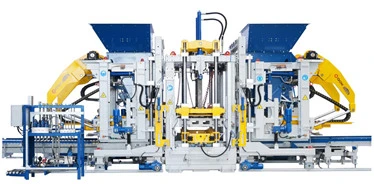

Zařízení na výrobu bloků

Vlastnosti vybavení stroje na výrobu bloků

Dvojité vibrační stoly, osm servomotorů (volitelně)Špičkový blokový stroj

Modulární sestava pro snadnější údržbuRůzné dostupné produkty

Vyšší kapacita, lepší výkon

Technické parametry

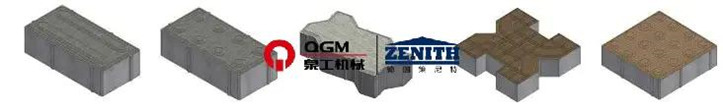

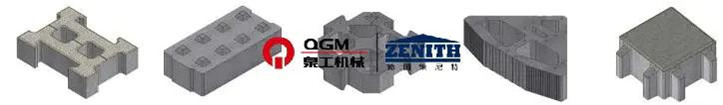

Některé bloky lze vyrobit pomocí ZN2000C

Dlaždič:

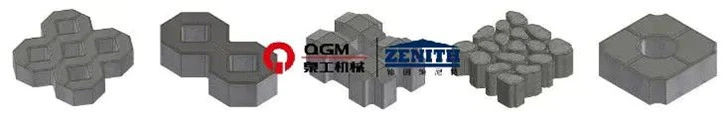

travní kámen:
Voda Zadržování Blokovat:

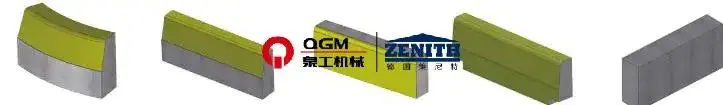

Silnice Obrubník:

Technické výhody

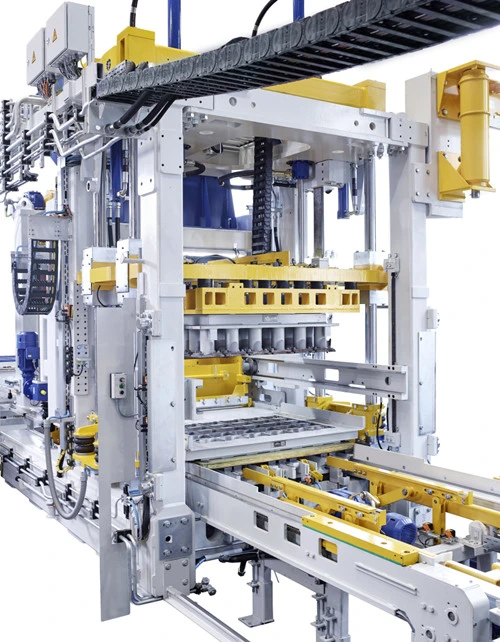

1. Pokročilý německý designový rám

Rám hlavního rámu využívá vysokopevnostní svařovanou rámovou konstrukci navrženou společností Hlavní rám využívá německý ZENITH's patentovaná vysoce pevná svařovaná rámová konstrukce, který má racionální design, jednotný a esteticky příjemné svařování. Celý rám prochází vibrační úpravou pro zmírnění mechanické namáhání pro zajištění vysoké kvality a stabilitu. Pokročilá konstrukce umožňuje rozšiřitelnost s potenciálem přidat obrubník Otevírací a zavírací část boční stěny formy, vytahovací deska, vkládací zařízení pro polystyrenová jádra atd.

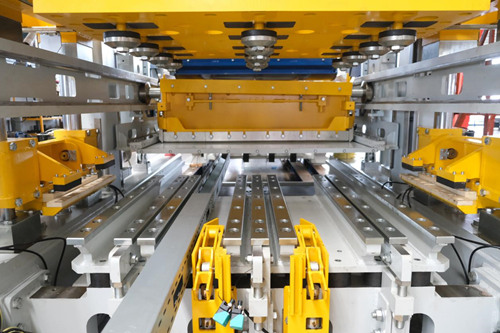

2. Automatický systém rychlé výměny formy

Když je forma umístěna v hlavní poloze stroje, zvedací systém se realizuje automatická výměna formy na zařízení pro rychlou výměnu formy. Tamper hlava a forma rám se automaticky upne pneumatickou stanicí, která je bezpečná, efektivní a snadno ovladatelná a pohodlné na údržbu.
● Pneumatické upínací zařízení formy: Skládá se z nosného rámu formy a pneumatického Pneumatické upínače na obou stranách. Během předvibračních a hlavních vibračních cyklů pomáhá upněte a zajistěte formu, čímž se sníží vibrace a dosáhne se nejlepšího vibračního účinku prodloužení životnosti formy.

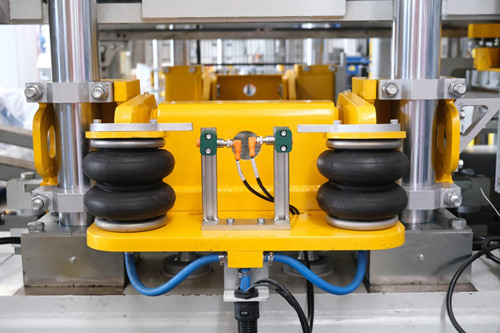

● Pneumatické upínací zařízení tamper hlavice: Upínací hlavice je upevněna upínacím zařízením s airbagy, která umožňuje snadnou a rychlou výměnu pěchovací hlavy, zkracuje výměnu formy čas a také zajišťuje přesné ukotvení mezi rámem formy a pěchovací hlavou.
● Elektrické zařízení pro vkládání forem: Zařízení pro vkládání forem se používá k umístění formy do hlavní stroj a vyjměte je pomocí elektrického nosiče forem. Nosič formy je vhodné pro většinu forem na trhu. Další speciální formy lze použít na míru dopravce.

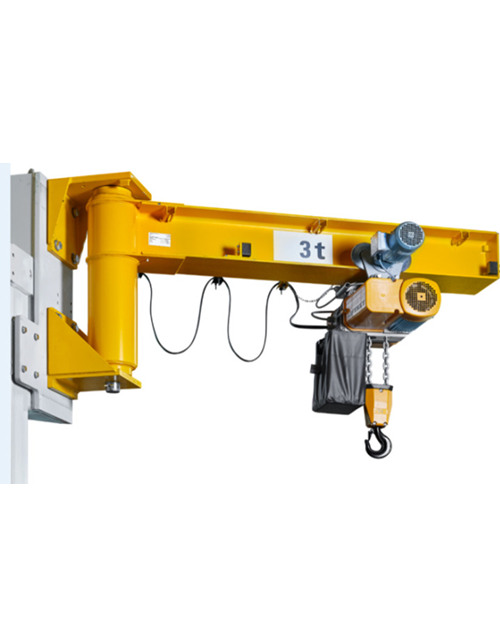

● Zařízení na výměnu formy: instalované na hlavním rámu stroje, používá se ke zvedání formy při výměně formy vybavena elektrickým řetězovým kladkostrojem (jeřábem) a elektrickým chodícím zařízením

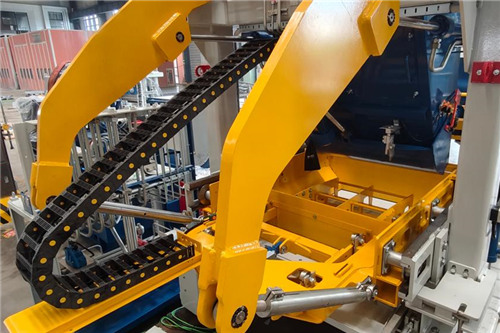

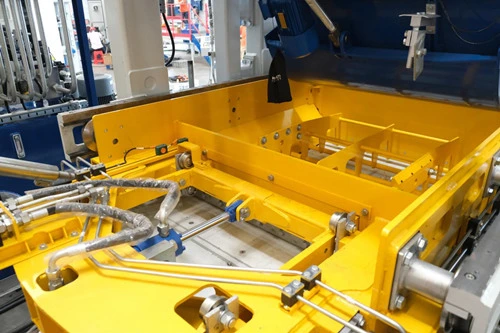

3. Systém krmení

● Napájecí skříň je poháněna hydraulicky a využívá vysoce dynamické řízení proporcionálního ventilu systém. Toto zařízení je vybaveno hydraulicky poháněným míchacím zařízením, které rychle a účinně vyplňuje formu. Směšovací zařízení je řízeno vysoce dynamicky proporcionálně ventily a podávací zařízení. Přední rameno krmného boxu je vybaveno nastavitelným čistící kartáč.
● Robustní podávání s otočným ramenem s válečky o velkém průměru na obou stranách podávacího zařízení zajišťují rovnoměrný a stabilní horizontální pohyb krmného boxu.
● Vodicí kolejnice podávacího boxu jsou vybaveny vyměnitelnými pásy odolnými proti opotřebení, což umožňuje více vhodné pro údržbu

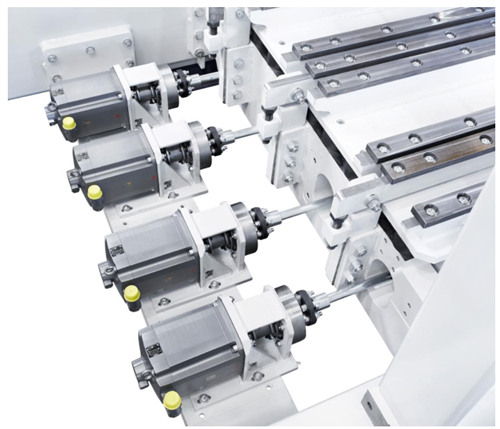

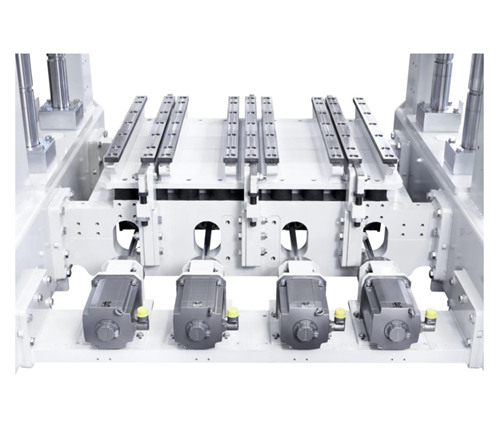

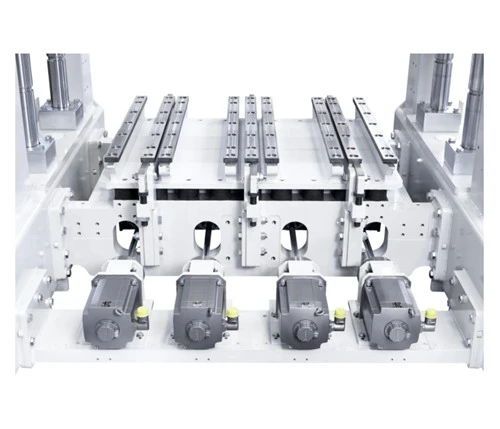

4. „Ultra dynamický“ servo vibrační systém

Technologie servo vibrací „Super Dynamic“ je vysoce účinná adaptivní vibrace systém navržený speciálně pro blokový stroj. Servomotory reagují nejrychleji možná rychlost, dosažení nejvyššího vibračního výkonu, snížení spotřeby cementu, zkrácení výrobních cyklů a výroba betonových výrobků s vysokou hustotou. Vibrace systém se dokáže flexibilně přizpůsobit různým potřebám výroby betonových výrobků.
● Osm vibračních jednotek s mechanickým vyvážením individuálně nastaveným osmi servopohony
● Osm hřídelí motoru s elastickými spojkami
● Osm servomotorů, každý namontovaný na externím nosníku pro izolování vibrací na rámu motoru
● Vibrační stůl nevyžaduje olejovou lázeň (ekologické)

5. Přesný systém řízení serva

Prostřednictvím zpětné vazby signálu je řízena fáze a rychlost vibrací, Prostřednictvím zpětné vazby signálu jsou fáze vibrací a rychlost řízeny synchronně řízení pohybu a vysokorychlostní pohotovostní režim, iniciace vibrací a eliminace vibrací mohou být dokončena v krátkém čase, což pomáhá zkrátit dobu cyklu a dosáhnout lepšího brzdění efekt.“ Prostřednictvím dvojité uzavřené smyčky polohy a rychlosti je řízena budicí síla působit pouze ve vertikálním směru, maximalizovat efektivní vzrušující sílu a přitom se vyhýbat poškození stroje horizontální budicí silou, prodloužení životnosti stroje, a schopnost provádět různá nastavení pro různé požadavky na výrobu vysoce kvalitní produkty.

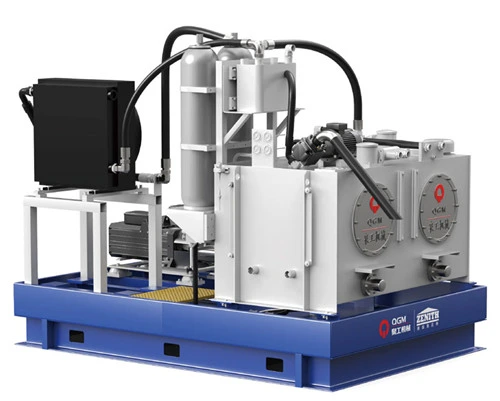

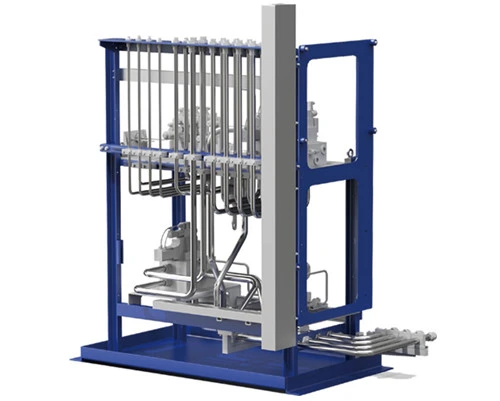

6. Hydraulický systém

Tlaková hlava, rám formy, agregát na agregát a látkový vůz jsou ovládány pěchovací hlavou, rámem formy, dávkovacím boxem pro základní směs a lícovou směsí pomocí proporcionálních směrových ventilů se zpětnou vazbou ventilového jádra, které nabízejí krátké doby odezvy. Řídicí systém s uzavřenou smyčkou (pravítko posuvu / kodér -PLC- -proporcionální směrový ventil-olejový válec) zajišťuje přesné ovládání s rychlým a stabilním olejovým válcem pohyb. Hydraulická stanice využívá pístové čerpadlo s proměnným objemem, které se zastaví čerpání tlakového oleje, když hydraulický systém dosáhne nastaveného tlaku, vyprázdnění čerpadlo a snížení spotřeby energie. Hydraulická stanice je vybavena an akumulátor pro pomocný přívod oleje, který umožňuje souběžné provádění více akcí, s stabilní tlak hydraulického systému. Součástí systému je i tlakový senzor, který displeje na ovládacím panelu pro snadné sledování, stejně jako teplotní senzor, chladič a ohřívač pro účinnou regulaci teploty oleje a udržení dobrého hydraulického oleje výkon.
