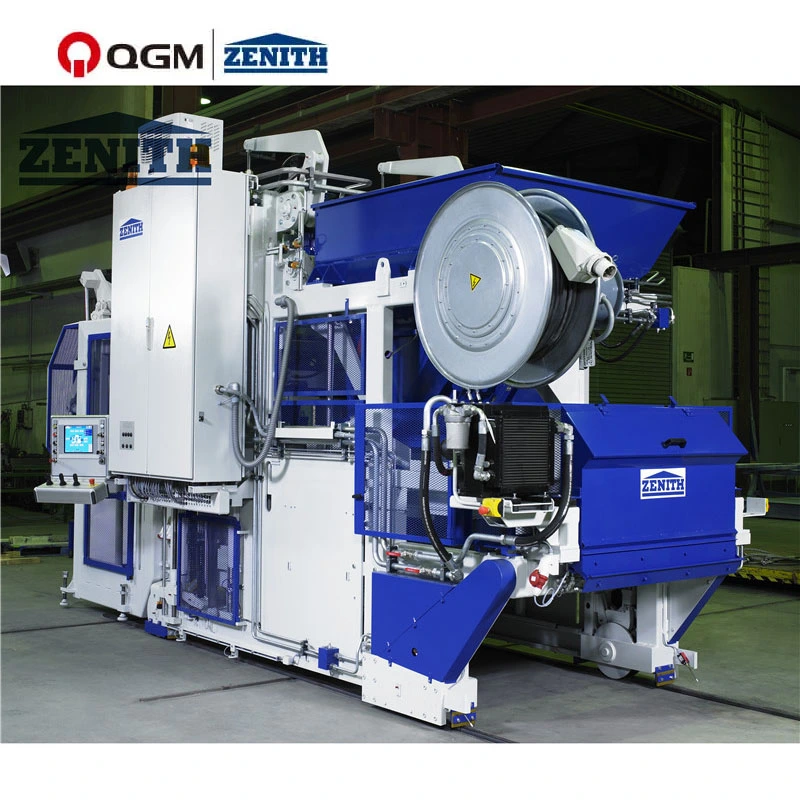

Mobilní pokládka cihel

Mobile Laying Brick Machine je stroj na výrobu cihel. Je snadno ovladatelný a vhodný pro malé cihelny. Pohybuje se se změnou pracoviště. Toto zařízení nevyžaduje paletu. Lisované cihly se umisťují na staveniště tak, jak se cihelný stroj pohybuje, čímž se ušetří mnoho nákladů na palety, ale plocha staveniště musí být dostatečně velká. Mobile Laying Brick Machine využívá pokročilý inteligentní řídicí systém PLC, který dokáže realizovat dialog člověk-stroj, plně automatický provoz, analýzu náhodných signálů, automatickou diagnostiku chyb a různá nastavení parametrů. Tento stroj má výhody jednoduché a kompaktní konstrukce, snadného ovládání, snadné údržby, nízké spotřeby energie a vysokého výkonu.

Video o produktu

Hlavní technologické vlastnosti

(1) Samovysvětlující dotykový panel ovládaný nabídkou velmi usnadňuje obsluhu stroje. Výrobní parametry pro různé typy forem a výrobní programy se zadávají a ukládají pomocí přehledných masek menu. Pro interní zpracování signálu se používá rychlý Siemens SPS.

(2) Vysoce účinný hydraulický systém. Hydraulický pohon využívá dvouokruhový vysokotlaký hydraulický systém se dvěma pístovými čerpadly Milti-Star. Využívá proporcionální hydraulickou technologii k nastavení rychlosti a práce podle různých vyráběných produktů. hydraulické pohyby lze ovládat současně a nezávisle s různými rychlostmi a tlaky a všechna data lze nastavovat na dotykové obrazovce. Veškeré informace jako čas, výpočet, možnost, hydraulická rychlost a tlak lze nastavit pomocí dotykové obrazovky.

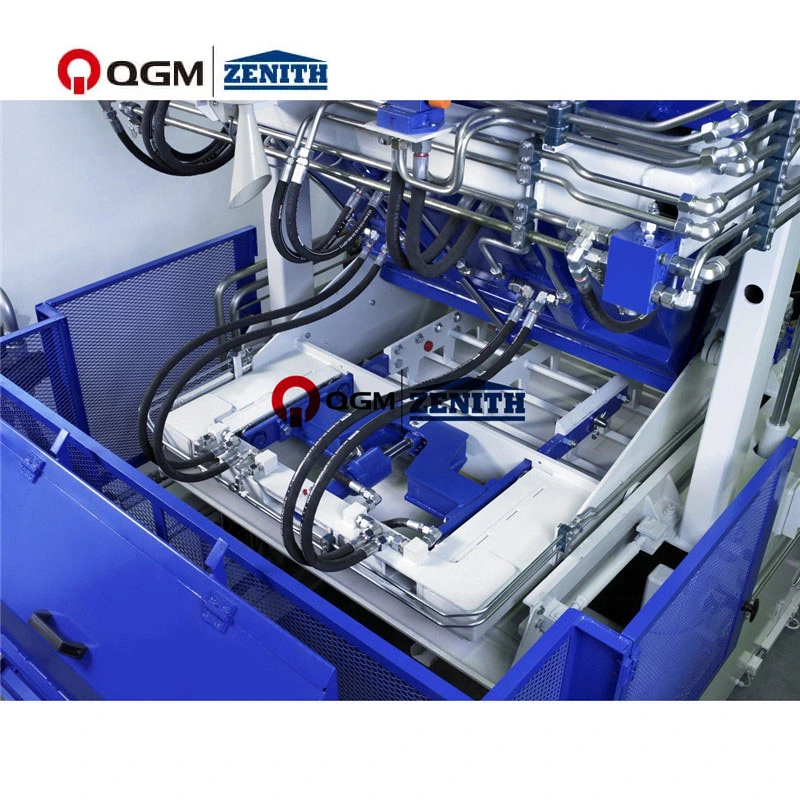

(3) Vibrační systém s vysokou účinností. Vibrační stůl je navržen tak, aby měl čtyři různé úrovně výroby; Horní část vibračního stolu je dvoudílná pro dosažení rovnoměrného přenosu síly a optimálního zhutnění; Vyměnitelná otěrová deska pro ochranu horních částí vibračního stolu; Vibrační stůl pro uložení dvou vibrátorů pro dosažení maximální odstředivé síly 80 kN; pro výrobu bloků vysokých 50 cm je rám formy vybaven vibrátory. (Lze vybavit 2, 4, 6, 8 vibrátory podle výšky bloku), Vibrační motory využívají servomotory.

(4) Systém krmení kameniva. Podavač s hydraulickým pohonem; možnost nastavení chodu podavače na vysoce přesné kolejnici s výměnným točivým momentem podle různých forem, průměr vodícího kola podavače Ø 80 mm; Hydraulicky poháněná otočná škrabka (třídílná) pro správné čištění povrchu formy; Hydraulicky poháněný roznášecí rošt zajišťuje rovnoměrné rozložení betonu ve formě; Výškově nastavitelný čisticí kartáč, připevněný k přední stěně podávací zásuvky pro čištění botek pěchovací hlavy...

Technické údaje

Výrobní kapacita

Typ bloku	Rozměr (mm)	obrázky	Množství/cyklus	Doba cyklu	Výrobní kapacita (za 8 hodin)
Dutý blok	400*200*200		12	40. léta	8 640 ks
Obdélníková dlažba	200*100*60		54	38s	817 m2
Obdélníková dlažba (bez facemixu)	200*100*60		54	36s	864 m2
UNI Dlažebníky	225*112,5*60-80		40	38s	757 m2
Curstone	150*1000*300		4	46s	2 504 ks
